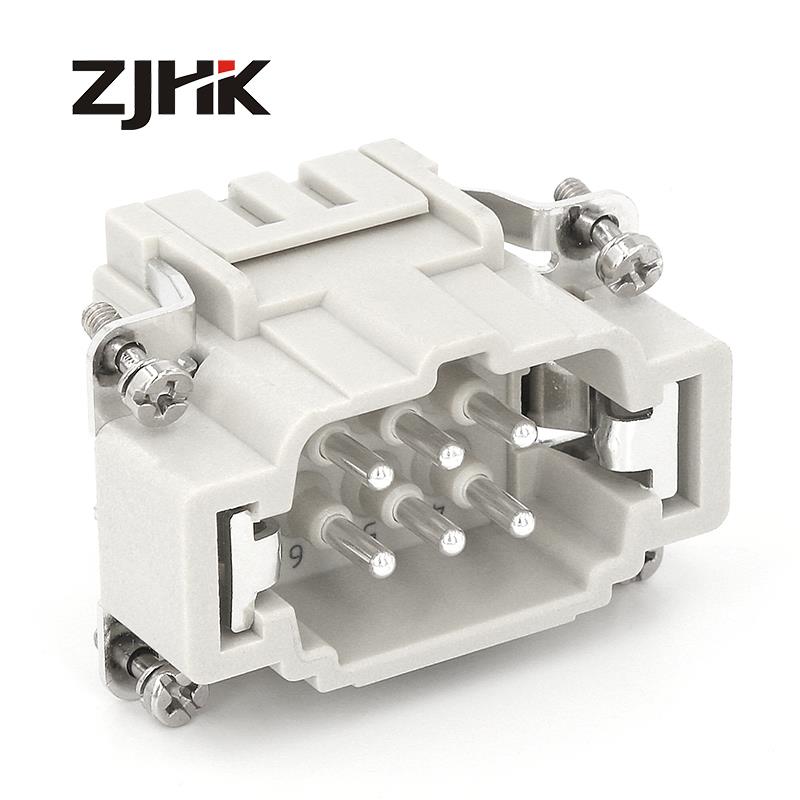

हार्टिंग हान 6 ईएस-एम एंड एफ डालें

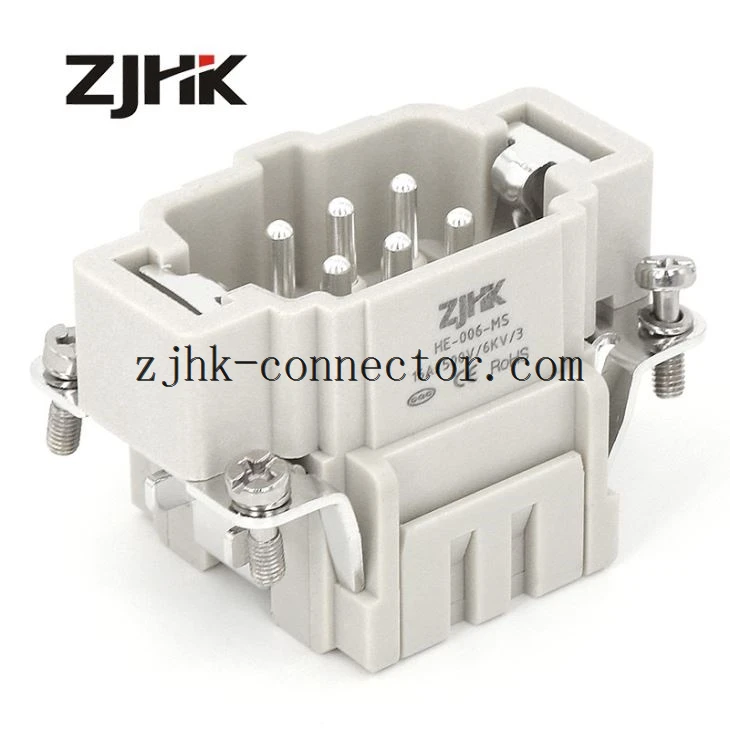

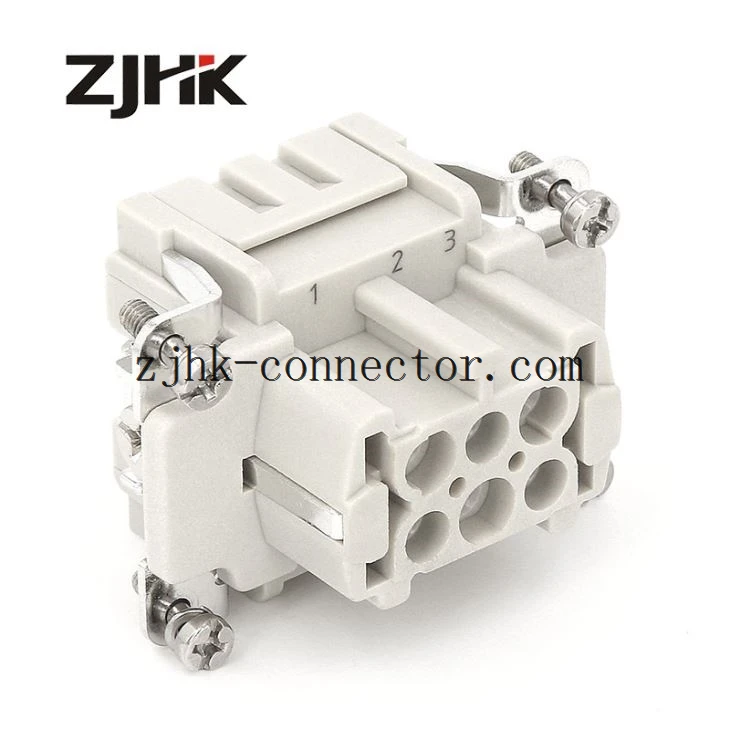

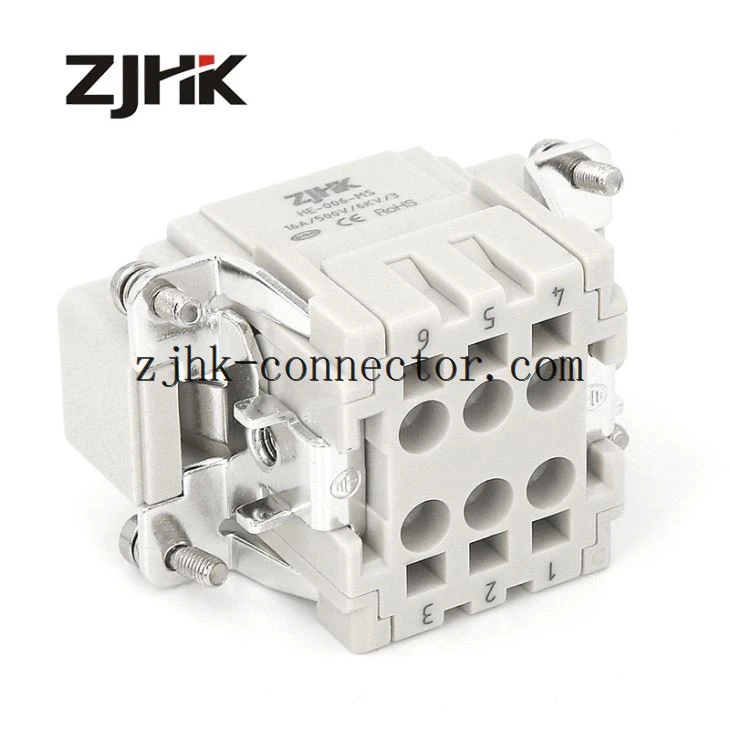

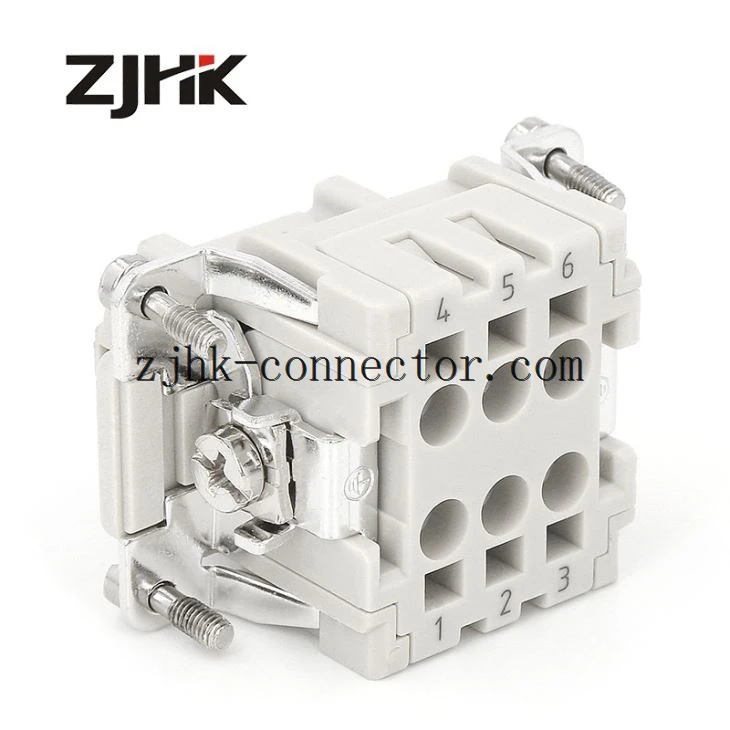

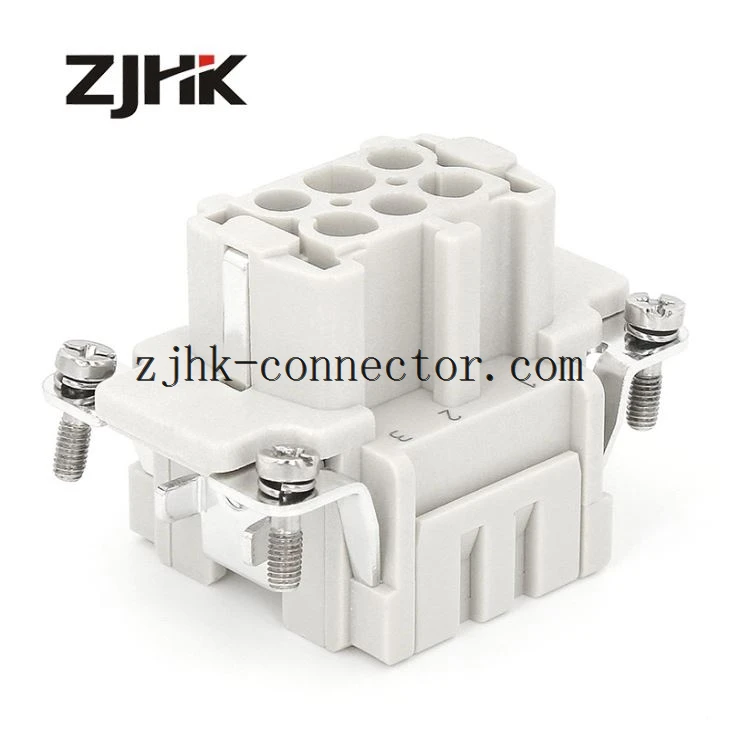

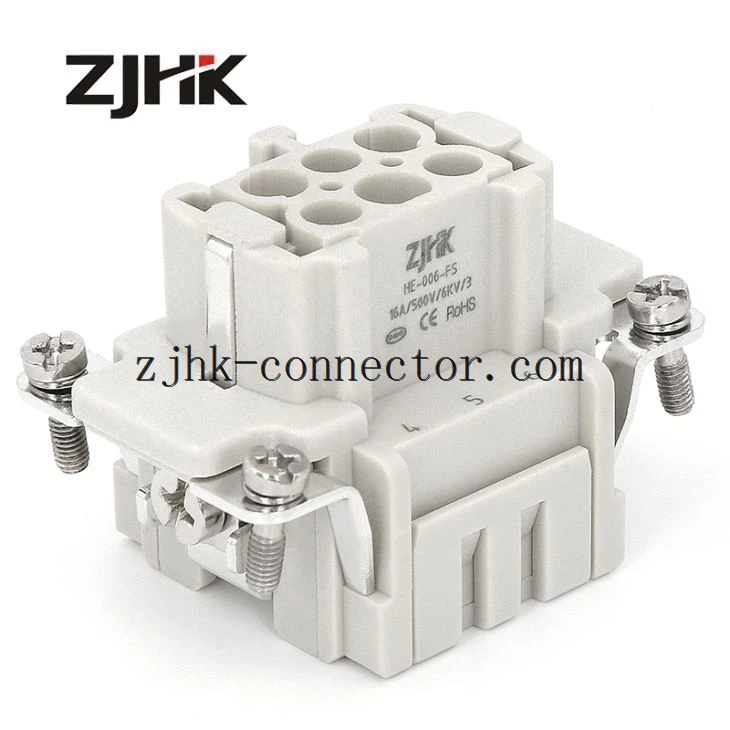

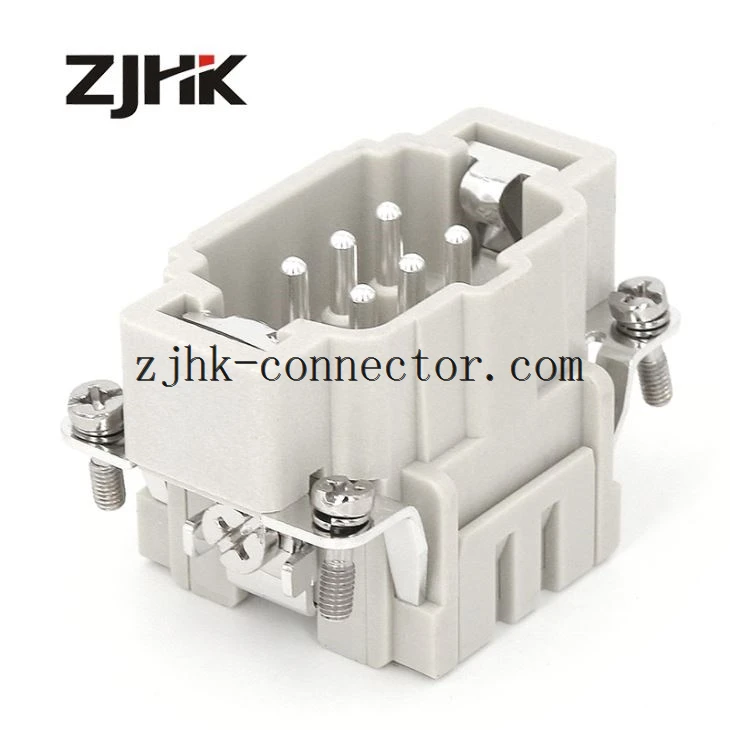

आवेषण, केज-क्लैम्प समाप्ति, पुरुष, पॉली कार्बोनेट, आरएएल 7032 (कंकड़ ग्रे), रेटेड वर्तमान: 16 ए, आकार: 6 बी, संपर्क: 6, कंडक्टर क्रॉस-सेक्शन: 0.14 ... 2.5mm², कॉपर मिश्र धातु, चांदी मढ़वाया
तकनीकी डेटा
पहचान | |
वर्ग | इंसर्ट |
श्रृंखला | वह |
संस्करण | |
समाप्ति की विधि | केज-क्लैंप समाप्ति |
लिंग | नर मादा |
आकार | 6B |
पिन | 6 पिंस |
पीई संपर्क करें | हाँ |
कंडक्टर क्रॉस-सेक्शन | 0.14 ... 2.5 मिमी14 |
कंडक्टर क्रॉस-सेक्शन | AWG 26 ... AWG 14 |
मूल्यांकन वर्तमान | 16A |
रेटेड वोल्टेज | 500 वी |
तापमान को सीमित करना | -40 ... +125 डिग्री सेल्सियस |
संभोग चक्र | ≥ 500 |
सामग्री (डालें) | पॉलीकार्बोनेट (SABIC) |
सामग्री (संपर्क) | ताँबा मिश्रित धातु |
सतह (संपर्क) | चांदी चढ़ा हुआ |
RoHS | छूट के साथ अनुपालन |

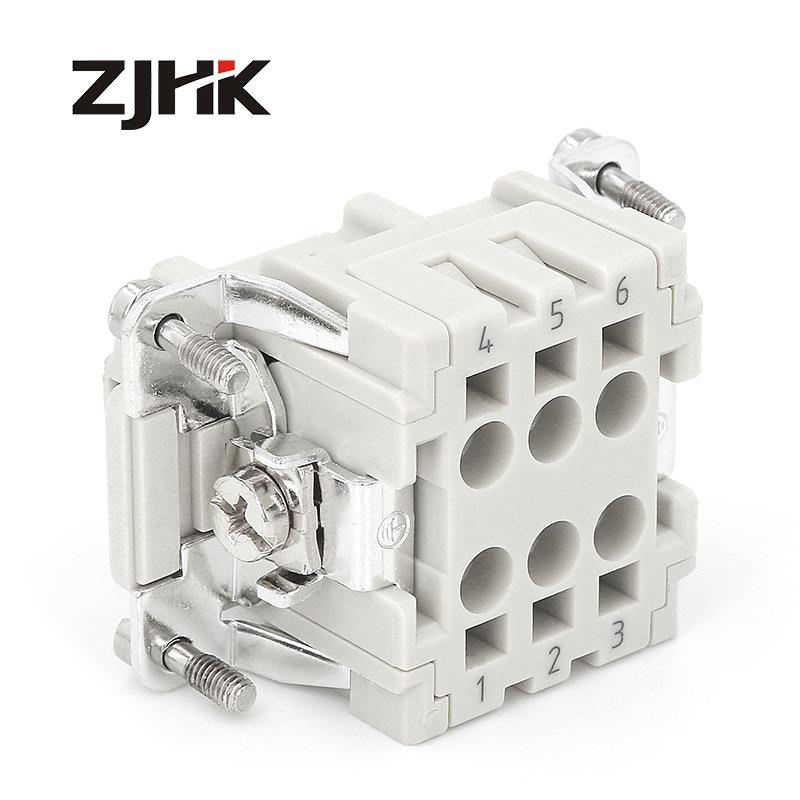

आवेषण का विवरण (पुरुष और महिला)
केज क्लैंप संपर्क आवेषण
हाक से, मजबूत पिंजरे दबाना संपर्क आवेषण की यह श्रृंखला 26-14awg (0.14 - 2.5 मिमी14) के तार समाप्ति के लिए उपयुक्त है और कोई टूलींग की आवश्यकता नहीं है। ये पिंजरे दबाना संपर्क आवेषण के लिए आदर्श होते हैं जब भारी शुल्क बिजली अनुप्रयोगों में त्वरित और सरलीकृत समाप्ति की आवश्यकता होती है। 6 से 24 ध्रुवों में उपलब्ध है, उनके पास 16A की वर्तमान रेटिंग और 500V का एक कार्यशील वोल्टेज है।
स्वीकृति
उल, सीई, रोह 3.0
HE 16A केज क्लैंप श्रृंखला
ये HES आवेषण 16A पर रेट किए गए हैं। वे 5, 6, 7, और 8 के भीतर निहित हूड्स और हाउसिंग के साथ उपयोग करने के लिए अभिप्रेत हैं। ये हूड और हाउसिंग रेंज एक विशिष्ट हॉक 'साइज' नंबर पहचानकर्ता से जुड़े हैं। इस संबंध के विवरण के लिए 'संगतता' तालिका देखें, और हुड और आवास के स्टॉक नंबर जो प्रत्येक श्रेणी के विशिष्ट हैं।
चेतावनी
इन कनेक्टर्स को बिजली के भार के तहत mated या unmated नहीं किया जाना चाहिए। गलत कनेक्शन की संभावना को रोकने के लिए एक पंक्ति में व्यवस्थित एक ही या विभिन्न प्रकार के कनेक्टर्स को ध्रुवीकृत किया जाना चाहिए।
