विवरण
उत्पाद परिचय
इस शृंखला के फेर्यूल्स ने विभिन्न क्षेत्रों में व्यापक अनुप्रयोग प्राप्त किया है। वे आमतौर पर औद्योगिक नियंत्रण प्रणालियों में पाए जाते हैं, जहां विभिन्न उपकरणों के सुचारू संचालन के लिए विश्वसनीय कनेक्शन महत्वपूर्ण हैं। इसके अतिरिक्त, वे स्वचालन मशीनरी में महत्वपूर्ण भूमिका निभाते हैं, सिग्नल और पावर के प्रसारण के लिए सुरक्षित इंटरफेस प्रदान करते हैं। इनका उपयोग इलेक्ट्रिकल इंजीनियरिंग के क्षेत्र में भी किया जाता है, जो बिजली के कुशल और सुरक्षित वितरण में योगदान देता है।
जब इन फेर्यूल्स से जुड़े कोल्ड प्रेसिंग ऑपरेशन की बात आती है, तो विशिष्ट वायर गेज के आधार पर ऑर्डर देना आवश्यक होता है। ऐसा इसलिए है क्योंकि अलग-अलग वायर गेज में अलग-अलग व्यास और करंट ले जाने की क्षमता होती है, और वायर गेज से मेल खाने वाले उपयुक्त कोल्ड प्रेसिंग घटकों का उपयोग एक मजबूत और विश्वसनीय कनेक्शन सुनिश्चित करता है। इस तरह का अभ्यास न केवल विद्युत प्रणाली की सुरक्षा की गारंटी देता है बल्कि करंट के स्थिर संचरण को बनाए रखने में भी मदद करता है, जिससे खराब संपर्क या अत्यधिक गर्मी जैसे मुद्दों को रोका जा सकता है जो बेमेल घटकों से उत्पन्न हो सकते हैं।
उत्पाद पैरामीटर (विनिर्देश)
समाप्ति विधि
क्रिम्प टर्मिनल
लिंग
महिला
नमूना
एचई-024-एफसी
वर्तमान मूल्यांकित
16A
रेटेड वोल्टेज
500V
रेटेड आवेग वोल्टेज
6kV
प्रदूषण का स्तर
Ⅲ
रेटेड वोल्टेज Acc.to UL Csa
600V
इन्सुलेशन प्रतिरोध
10 से बड़ा या उसके बराबर10Ω
सामग्री
पॉलीकार्बाज़ोल
ज्वलनशीलता Acc.to UL94
V0
यांत्रिक कामकाजी जीवन-संभोग चक्र
500 से अधिक या उसके बराबर
नत्थी करना
सामग्री
तांबे की मिश्र धातु
सतह
कठोर सोना चढ़ाया हुआ
हार्ड-सिल्वर प्लेटेड
संपर्क प्रतिरोध
1mΩ से कम या उसके बराबर
क्रिम्पिंग टर्मिनल
तार गेज
0.14-4.0mm²
AWG
26-12
स्ट्रिपिंग की लंबाई
7.5 मिमी
कार्य तापमान
ZJHK हेवी ड्यूटी कनेक्टर -40 डिग्री और +125 डिग्री के बीच लगातार काम कर सकता है।
उत्पाद अवलोकन
जाहिर है कि इस इंसर्ट में 24 छेद हैं। यह हल्के भूरे रंग के पॉलीकार्बोनेट स्वरूप वाला एक मादा इंसर्ट है। यह -40 सेल्सियस और 125 सेल्सियस के बीच लगातार काम कर सकता है। यह कनेक्टर विशेष रूप से अत्यंत कठिन वातावरण में अनुप्रयोगों के लिए डिज़ाइन किया गया है।

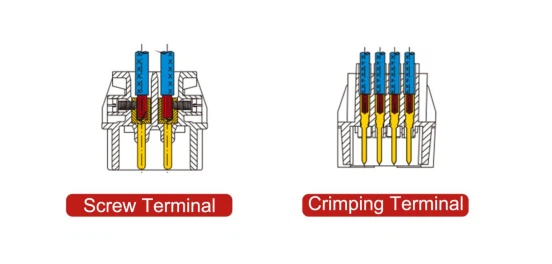

स्क्रू और क्रिम्पिंग टर्मिनल के बीच क्या अंतर है?
एचई सीरीज इंसर्ट को चार अलग-अलग तरीकों से जोड़ा जा सकता है। वे स्क्रू टर्मिनल, क्रिम्प टर्मिनल, केज-क्लैंप टर्मिनल और क्विक लॉक टर्मिनल हैं। स्क्रू टर्मिनल को संभालना आसान है और इसके लिए विशेष उपकरणों की आवश्यकता नहीं होती है। सटीक रूप से दोहराई गई क्रिम्प कनेक्शन गुणवत्ता के परिणामस्वरूप क्रिम्प टर्मिनल लगातार संपर्क प्रतिरोध करता है।
संपर्कों को समेटना
सीईएसएम
सामग्री: कूपर मिश्र धातु
सतह: चांदी चढ़ाया हुआ
लिंग पुरुष
एम्प:16ए
सीईएसएफ
सामग्री: कूपर मिश्र धातु
सतह: चांदी चढ़ाया हुआ
लिंग महिला
एम्प:16ए
सीईजीएफ
सामग्री: कूपर मिश्र धातु
सतह: सोना चढ़ाया हुआ
लिंग महिला
एम्प:16ए
सीईजीएम
सामग्री: कूपर मिश्र धातु
सतह: सोना चढ़ाया हुआ
लिंग पुरुष
एम्प:16ए
अनुप्रयोग परिदृश्य
रेल पारगमन क्षेत्र
कनेक्शन विश्वसनीयता और सुरक्षा के लिए रेल पारगमन उपकरण की अत्यधिक उच्च आवश्यकताएं हैं। हेवी-ड्यूटी कनेक्टर का उपयोग बिजली ट्रांसमिशन, सिग्नल नियंत्रण और ट्रेन के अंदर विद्युत उपकरणों के कनेक्शन के लिए किया जाता है। हाई-स्पीड ट्रेनों में, हेवी-ड्यूटी कनेक्टर ट्रैक्शन मोटर को बिजली आपूर्ति प्रणाली से जोड़ते हैं, और ट्रेन नियंत्रण प्रणाली और प्रत्येक कैरिज उपकरण के बीच सिग्नल ट्रांसमिशन के लिए जिम्मेदार होते हैं, जिससे ट्रेन संचालन की सुरक्षा और स्थिरता सुनिश्चित होती है।
शक्ति और ऊर्जा
बिजली प्रणाली में, हेवी-ड्यूटी कनेक्टर का उपयोग सबस्टेशन, वितरण कैबिनेट और बिजली उत्पादन उपकरण में किया जाता है। उदाहरण के लिए, पवन फार्मों में, पवन टरबाइन के टॉवर के अंदर विद्युत उपकरणों को बाहरी ट्रांसमिशन लाइनों से जोड़ने के लिए हेवी-ड्यूटी कनेक्टर का उपयोग किया जाता है। तेज़ हवाओं और नमी जैसे कठोर प्राकृतिक वातावरण के सामने, वे अभी भी बिजली के कुशल संचरण और उपकरणों के विश्वसनीय संचालन को सुनिश्चित कर सकते हैं। सौर फोटोवोल्टिक पावर स्टेशनों में, हेवी-ड्यूटी कनेक्टर फोटोवोल्टिक पैनलों को इनवर्टर से जोड़ते हैं, जिससे यह सुनिश्चित होता है कि प्रत्यक्ष धारा सुचारू रूप से प्रत्यावर्ती धारा में परिवर्तित हो जाती है और पावर ग्रिड में शामिल हो जाती है।
चिकित्सा क्षेत्र
चिकित्सा क्षेत्र में, सर्जिकल रोबोट, पुनर्वास रोबोट आदि में कनेक्टर्स की विश्वसनीयता और सुरक्षा के लिए अत्यधिक आवश्यकताएं हैं। मेडिकल रोबोट में हेवी-ड्यूटी कनेक्टर्स के अनुप्रयोग के लिए सख्त स्वच्छता मानकों और विद्युत सुरक्षा विशिष्टताओं को पूरा करना आवश्यक है। उदाहरण के लिए, जब एक सर्जिकल रोबोट सटीक सर्जरी कर रहा होता है, तो हेवी-ड्यूटी कनेक्टर को नियंत्रण सिग्नल के शून्य-विलंब संचरण को सुनिश्चित करना चाहिए ताकि डॉक्टर के ऑपरेशन को रोबोट के निष्पादन अंत तक सटीक रूप से प्रसारित किया जा सके। साथ ही, इसका उच्च सुरक्षा प्रदर्शन सर्जरी के दौरान तरल घुसपैठ को रोक सकता है और उपकरण और रोगियों की सुरक्षा सुनिश्चित कर सकता है। इसके अलावा, मेडिकल रोबोटों को उपयोग के बाद सख्ती से कीटाणुरहित करने की आवश्यकता होती है, और हेवी-ड्यूटी कनेक्टर्स की सामग्री और संरचनात्मक डिजाइन विभिन्न कीटाणुशोधन विधियों, जैसे उच्च तापमान और उच्च दबाव कीटाणुशोधन, पराबैंगनी कीटाणुशोधन, आदि के अनुकूल हो सकते हैं। चित्र 7 मेडिकल रोबोटों में हेवी-ड्यूटी कनेक्टर्स के अनुप्रयोग परिदृश्य को दर्शाता है।
प्रमाणपत्र
यूएल
सीई
यूकेसीए
पूर्वी वायु कमान
पहुँचना
RoHS
हम से कैसे संपर्क करें?
हमारा पता
नंबर 166, हुआपु रोड, वेंगयांग औद्योगिक पार्क। युएकिंग सिटी, झेजियांग प्रांत, चीन 325600
फ़ोन नंबर&वीचैट
+86 18067786591
ई-मेल
वेबसाइट
कर्मचारी
वर्षों का अनुभव
निर्यातक देश
अच्छी प्रतिक्रिया दर
क्या आप कोई सवाल पूछना चाहते हैं?
स्क्रू कनेक्शन और पुश-इन कनेक्शन वाले हेवी-ड्यूटी कनेक्टर की तुलना में फेरूल कनेक्शन के क्या फायदे हैं?
कनेक्शन विश्वसनीयता अधिक है. कंडक्टर और टर्मिनल को विशेष उपकरणों के साथ समेटकर मजबूती से जोड़ा जाता है और इन्हें ढीला करना आसान नहीं होता है। कंपन के कारण स्क्रू कनेक्शन को ढीला करना आसान है, और सीधे प्लग-इन कनेक्शन में खराब संपर्क हो सकता है; विद्युत प्रदर्शन बेहतर है, संपर्क क्षेत्र बड़ा है, प्रतिरोध छोटा है, और चालकता अधिक स्थिर है। कसने की डिग्री के कारण स्क्रू कनेक्शन का प्रतिरोध अस्थिर हो सकता है, और सीधा प्लग-इन कनेक्शन मिलान सटीकता से प्रभावित होता है;
इसमें बेहतर कंपन प्रतिरोध है और यह कंपन और प्रभाव का सामना कर सकता है। स्क्रू कनेक्शन को ढीला करना आसान है, और सीधा प्लग-इन कनेक्शन ढीला होकर बाहर निकल सकता है;
इसमें अनुप्रयोगों की एक विस्तृत श्रृंखला है और यह विभिन्न सामग्रियों और क्रॉस-सेक्शन के केबलों के लिए उपयुक्त है। स्क्रू कनेक्शन में विशेष तारों को जोड़ना मुश्किल होता है, और सीधे प्लग-इन कनेक्शन में तार विनिर्देशों पर सख्त आवश्यकताएं होती हैं;
यह अधिक पर्यावरण के अनुकूल और ऊर्जा-बचत करने वाला है, और इसमें इलेक्ट्रिक वेल्डिंग और अतिरिक्त वेल्डिंग सामग्री की आवश्यकता नहीं होती है, जिससे उपभोग्य सामग्रियों और ऊर्जा की खपत कम हो जाती है। स्क्रू कनेक्शन को अलग करने के कारण नुकसान हो सकता है, और वेल्डिंग प्रकार में सामग्री की खपत और निकास गैस की समस्या होती है।
