Name: चीन कॉम्पैक्ट सीरीज फीमेल हेवी ड्यूटी प्लग विथ 3 पोल्स निर्माता, आपूर्तिकर्ता, फैक्टरी - हाओके
Brand: ZJHK
SKU: 283321794

विवरण

तकनीकी पैरामीटर

उत्पाद विवरण

उत्पाद अवलोकन

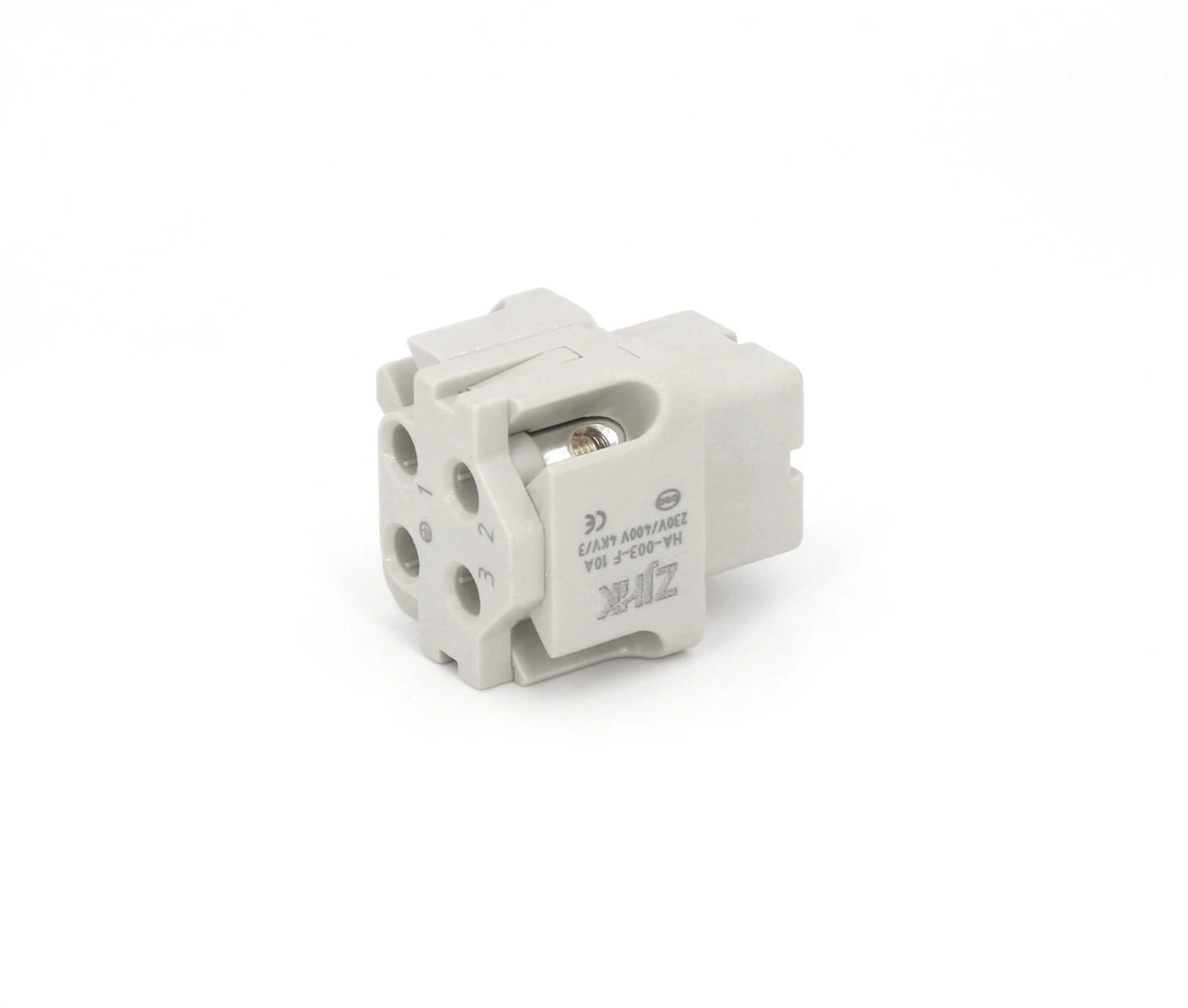

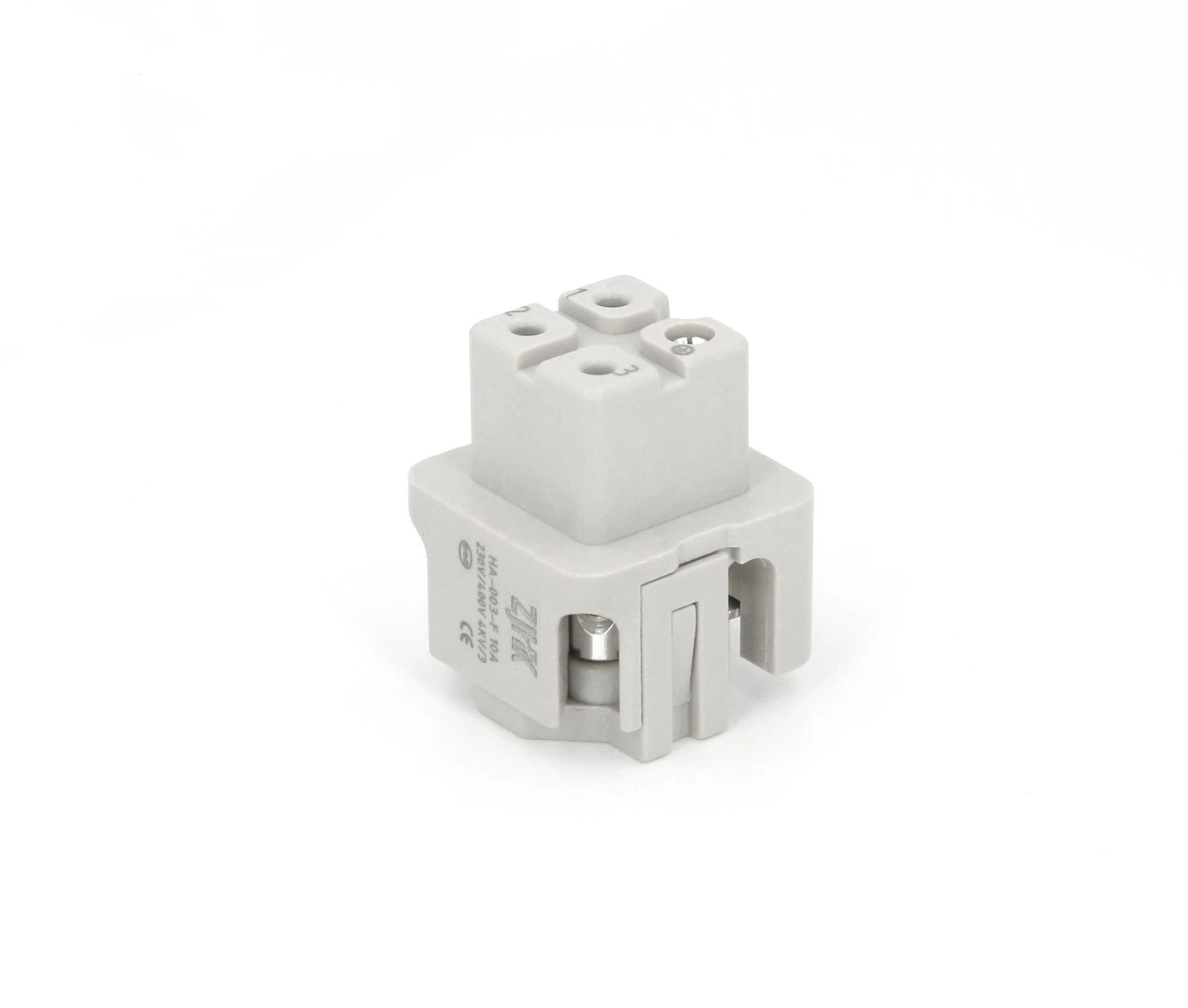

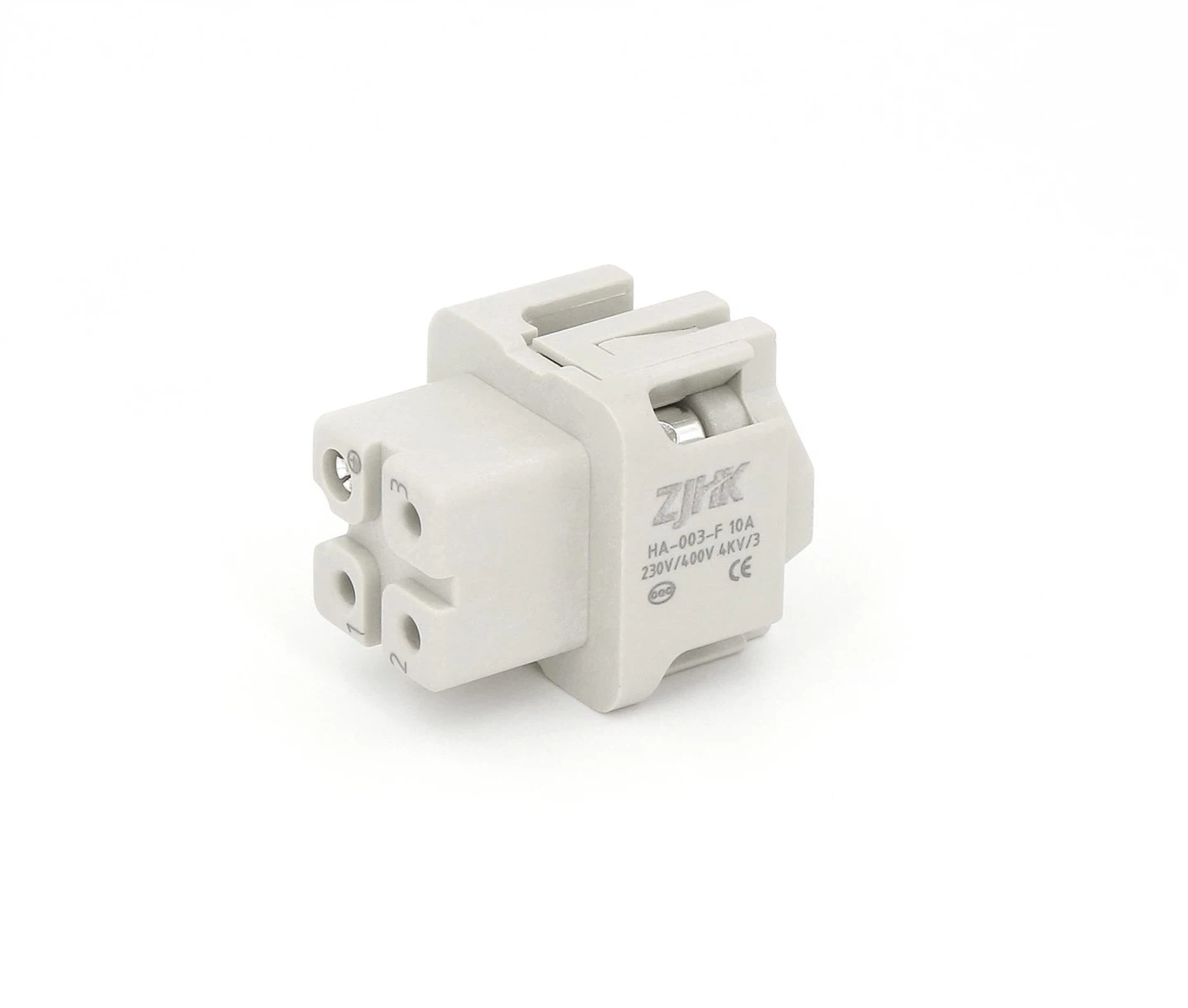

HA-003-F

यह पतला 3 पिन कनेक्टर तंग इंस्टॉलेशन में जगह बचाता है। यह 1.0-2.5mm² तारों के साथ काम करता है और 10A तक की शक्ति संभालता है। सुरक्षा के लिए डिज़ाइन में 3 पावर पिन और 1 ग्राउंड पिन शामिल हैं।

सिल्वर{0}प्लेटेड संपर्कों के साथ सख्त ग्रे प्लास्टिक से निर्मित, यह हार्टिंग 3ए श्रृंखला में फिट बैठता है। स्क्रू टर्मिनल तारों को सुरक्षित रखते हैं (0.25Nm टॉर्क)। हीटिंग उपकरण में नियंत्रण कैबिनेट के लिए बिल्कुल सही। product-700-52

तकनीकी विशेषताओं

विशेष विवरण

दीन एन 60 664/दीन एन 61 984

संपर्कों की संख्या

वर्तमान मूल्यांकित

10A

रेटेड वोल्टेज कंडक्टर-ग्राउंड

230V

रेटेड वोल्टेज कंडक्टर-कंडक्टर

400V

रेटेड आवेग वोल्टेज

4kV

प्रदूषण का स्तर

रेटेड वोल्टेज Acc.to UL Csa

600V

इन्सुलेशन प्रतिरोध

10 से अधिक या उसके बराबर¹⁰Ω

सामग्री

पॉलीकार्बोनेट

सीमित तापमान

-40 डिग्री ...+125 डिग्री

ज्वलनशीलता Acc.to UL94

यांत्रिक कामकाजी जीवन-संभोग चक्र

500 से अधिक या उसके बराबर

संपर्क

तांबे की मिश्र धातु

सामग्री

कठोर -रजत मढ़वाया हुआ

संपर्क प्रतिरोध

1mΩ से कम या उसके बराबर

तार गेज

1.0-2.5मिमी²

AWG

18-14

आघूर्ण कसाव

0.25Nm

प्लास्टिक घटक

SABIC पॉलीकार्बोनेट (पीसी) हेवी ड्यूटी कनेक्टर इन्सर्ट के लिए एक उत्कृष्ट सामग्री है, जो गर्मी प्रतिरोध (125 डिग्री तक) और उत्कृष्ट विद्युत इन्सुलेशन के साथ उच्च यांत्रिक शक्ति का संयोजन करता है। इसका प्रभाव प्रतिरोध, आयामी स्थिरता और UL94 V-0 लौ मंदता ऑटोमोटिव, औद्योगिक और नवीकरणीय ऊर्जा क्षेत्रों जैसे मांग वाले अनुप्रयोगों में विश्वसनीय प्रदर्शन सुनिश्चित करता है।

मानसिक घटक

संपर्क सावधानीपूर्वक सामग्री का चयन, सटीक मोल्डिंग, फॉर्मिंग, गर्मी उपचार, चढ़ाना, सख्त परीक्षण और अंतिम असेंबली द्वारा तैयार किए जाते हैं। हम बेहतर स्थायित्व और उत्कृष्ट चालकता के लिए 3 माइक्रोमीटर चांदी या सोना चढ़ाए गए संपर्क प्रदान करते हैं। शीर्ष गुणवत्ता प्रदर्शन और विश्वसनीयता सुनिश्चित करने के लिए प्रत्येक उत्पाद को कठोर परीक्षण से गुजरना पड़ता है।

तकनीकी विशिष्टता

वर्तमान वहन क्षमता

स्लिम श्रृंखला कनेक्टर्स को एक कॉम्पैक्ट क्षेत्र के भीतर तीन तारों का उपयोग करके जोड़ा जा सकता है। पावर ट्रांसफर के लिए तीन और ग्राउंडिंग के लिए एक 4-{2-पिन लेआउट--तीन ए के साथ डिज़ाइन की गई यह उत्पाद श्रृंखला हार्टिंग की 3ए श्रृंखला के साथ पूर्ण अनुकूलता प्रदान करती है। अतिरिक्त लाभों में उन्नत इंस्टॉलेशन अनुकूलनशीलता शामिल है, जो इसे कैबिनेट सिस्टम और विभिन्न हॉट रनर मशीनरी अनुप्रयोगों के लिए आदर्श बनाती है।

अधिक जानकारी

ओर

और देखें

तल

और देखें

बेवल

और देखें

एक सेट

और देखें

स्थापना निर्देश

तारों को नीचे से जोड़ें, स्क्रू को स्क्रूड्राइवर से कस लें और उन्हें मेल इन्सर्ट के साथ मिला दें।

इंस्टालेशन के बारे में और जानें>>

विश्वसनीय साथी

व्यावसायिक परीक्षण

हमारे उत्पाद उच्च मानक सुनिश्चित करने के लिए सख्त गुणवत्ता परीक्षण से गुजरते हैं। हम नमक स्प्रे का उपयोग करके संक्षारण प्रतिरोध का परीक्षण करते हैं, निरंतर गर्मी और आर्द्रता के साथ पर्यावरणीय स्थायित्व की जांच करते हैं, और जलरोधी और यूवी प्रतिरोध परीक्षणों के साथ बाहरी प्रदर्शन को सत्यापित करते हैं। हम अन्य गहन गुणवत्ता जांचों के साथ-साथ सम्मिलन और निष्कर्षण बल परीक्षणों के माध्यम से कनेक्टर विश्वसनीयता का भी मूल्यांकन करते हैं।

परीक्षण के बारे में और जानें>>
